概述

M口-12系列環網開關柜是SF6氣體絕緣的金屬共箱式封閉開關設備，該設備可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成.采用一系列先進技術和材料，具有優異的電氣性能和機械性能，受環境和氣侯影響小，體積小巧，易于安裝，操作方便，無需維護，且具有靈活的組合方式.清晰直觀的設計保證操作簡單、直接。饋線接線容量大，適合多種接結系統。

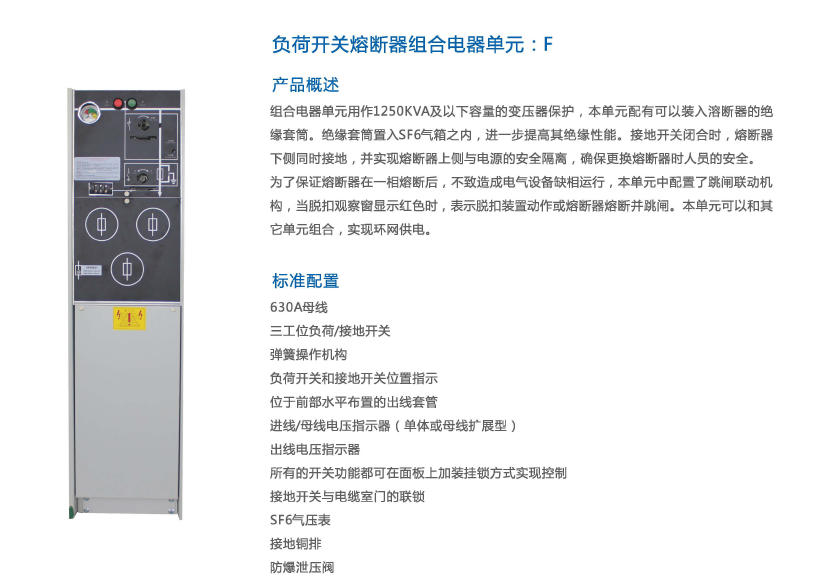

單元定義

產品特點

操作安全:

通過以下安全措施，我們可為用戶提供特別的安全保障:

一體化三工位負荷開關

斷路器采用負荷開關替代隔離開關，更安全可靠

一次側全密閉設計提供意外接觸的保護

滿足五防要求的機械聯鎖

帶電顯示器可提供進出線路帶電指示

運行可靠:

全密閉設計，所高10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中;配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響

彈簧儲能操作機構，可人工或電動操作

面板模擬線圖提供開關位置指示

柜體用鍍辭板制作，表面靜電噴涂，增強抗腐蝕性能

壓力表監視箱體內SF6氣體安全壓力范圍

經濟性:

免維護

高度可靠

使用壽命可達20年

方案靈活:

多種選線方式，可實現左、右、上或前進線

多種組合方式，各單元之間可實現任意組合

采用絕緣母線，可實現前后并柜或左右并柜

設計方案靈活

應用廣泛:

饋出線容量大、占地小，適合多種應用需求

設計說明

技術說明:

M口-12系列環網開關柜安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3MM厚不銹鋼板制成。

SF6氣箱是一個“密封壓力系統”，在正常工作環境下可運行20年。SF6氣體正常工作時壓力為0.15-0.4 BAR。 氣箱裝有壓力釋放裝置，當壓力過高時，保證氣體能從底部或后部釋放。

開關單元:

負荷開關采用同軸旋轉雙斷點方式，通過同一操作孔與渭板配合進行功能操作，因此開關在任一時刻只能處于“合閘、分閘、接地”三種狀態的真中之一，徹底避免誤操作。

操作機構:

開關的操作機構安裝在氣箱外的前部，經特殊工藝處理，防銹蝕，方便手動操作及維護，并很容易實現電動操作。

真正滿足需求的電纜室:

電纜連接室空間大，套管為標準式設計，實現與所有歐式標準電纜插頭的配合。

正常情況下每個負荷開關單元可接1-3回出線，特殊設計型可接4-6回出線。真空斷路器單元可接1-2回出線。

壓力釋放裝置:

壓力釋放裝置與電纜室之間用金屬板隔開，如氣箱內壓力過高時，裝置內防爆膜片破裂，以釋放壓力。

設計說明

電纜連接:

選用國際標準通用規格套管(符合DIN47636標準或美國標準)，便于用戶選擇相應的電纜附件。

采用T形前、后電纜插頭連接，歐式螺栓逐級緊固式結構，前插頭與套營的連接采用M16螺栓。

避雷器連接:

負荷開關單元可加裝T形后插式硅橡膠全密封金屬氧化辭避雷器。當電纜回路數較多，空間不夠時可采用π形后插式避雷器。

聯鎖機構:

開關內部的聯鎖機構能有效防止誤操作，并確保電纜室只有在開關處于“接地”狀態，才能進入，并可加明鎖，鎖定在不同狀態。

輔助開關:

負荷開關、接地開關可根據需要配置能同步反映開關位置狀態的輔助開關。

熔斷器

M口-12系列開關熔斷器更換直接、簡便。熔斷器置于絕緣管內，絕緣管位SF6的金屬箱內，這種設計有如下優點：

熔斷器蓋及密封裝置咋電場最弱部分；無導電物質能附近在熔斷器組件上；在SF6氣體中的部分完全受保護；熔斷器蓋無需額外的絕緣；

彈簧儲能操作機構和聯動跳閘裝置保證負荷開關三捆在任一相熔斷器熔斷時同時自動斷開。

開關測試

M口-12系列開關通過國家電力工業部電氣設備質量檢驗測試中心檢測產品符合以下主要標準:

GB/T11022、IEC 60694、IEC 60265 、IEC 60420、IEC 60056、IEC 60298、IEC 601290。

使用條件

M口-12系列開關柜適合在-40℃ ～ + 50℃的溫度范圍內使用。12kV帶電體位于SF6密閉氣箱內，硅橡膠插頭實現電纜與開關的連接，形成全絕緣、全密封結構，整個系統不受環境因素的影響，如潮氣、灰塵、腐蝕性氣體等， SF6氣箱由不銹鋼材料制成，保證開關免維護，使用壽命長。

表面保護

環網柜框架采用鍍鋅板，表面靜電噴涂，以防腐蝕.柜體正面操作面板有靜電噴涂層。

標準涂層:

操作屏RAL1003(信號黃)

電纜室門RAL7035(白色)

開關側板RAL7035(白色)

性能指標

其他數據

特殊條件

遵循IEC60694標準，對于奮別于正常操作的條件下的特殊運行條件，制造商和用戶必須取得一致。如果涉及特殊惡劣的運行環境，則必須預先向制造商和供應商咨詢。當電氣設備安裝在海拔高度為1000米以上時，需特殊注明，以便制作時對壓力進行調整。

開關結構和尺寸
